Gearbox - 4 Speed
Note: Many 4 speed parts are not available. Check with us.

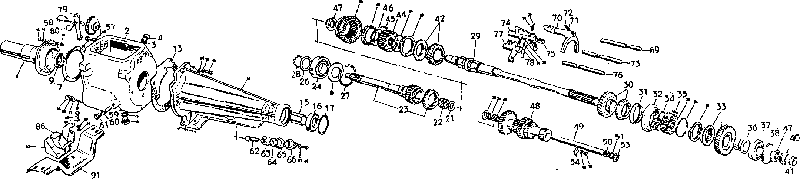

(Select diagram above to view larger size Then Use Browser GO-BACK.)
Plate Ref. No. | Description | Quan. per veh | Jensen Part No. |
2 | Gearbox casing | 1 | 93096 |
3 | Washer | 2 | 93090 |
4 | Plug | 2 | 93091 |
7* | Front gasket | 1 | 93092 |
9* | Front oil seal | 1 | 93093 |
13* | Rear gasket | 1 | 93094 |
15 | Bushing | 1 | 93105 |
16* | Rear oil seal | 1 | 93095 |
17 | Circlip | 1 | 93106 |
21 | Primary collar | 1 | 93109 |
22 | Primary roller | 23 | 93110 |
23 | Primary shaft | 1 | 94018 |
24 | Front bearing | 1 | 93112 |
26 | Abutment washer, 0.058/0.060 in | A/R | 93114 |
| Abutment washer, 0.054/0.056 in | A/R | 93115 |
27 | Retainer ring | 1 | 93116 |
28 | Locking ring | 1 | 93117 |
29 | Mainshaft | 1 | 93118 |
30 | Second gear | 1 | 93119 |
31 | Baulking ring | 4 | 93120 |
32 | Synchro 1st/2nd gear | 1 | 94263 |
33 | 1st gear | 1 | 93124 |
34 | Circlip | 2 | 93123 |
35 | Shifting plate | 3 | 93122 |
36 | Spacer | 1 | 93125 |
37 | Rear bearing | 1 | 93126 |
38 | Retainer ring | 1 | 93127 |
40 | Speedo drive gear | 1 | 93130 |
41 | Speedo gear shim | 1 | 93129 |
42 | Mainshaft 3rd gear | 1 | 93132 |
44 | 3/4 gear synchro | 1 | 93134 |
45 | Shifting plate | 3 | 93135 |
46 | Circlip | 2 | 93123 |
47 | Mainshaft nut | 2 | 93128 |
48 | Gear cluster | | 93142 |
49 | Cluster spindle | 1 | 93143 |
|
Plate Ref. No. | Description | Quan. per veh | Jensen Part No. |
50 | Cluster roller | 54 | 93144 |
51 | Abutment ring | 2 | 93145 |
52 | Front T/washer, 0.060/0.058 in | A/R | 93146 |
| Front T/washer, 0.063/0.060 in | A/R | 93147 |
| Front T/washer, 0.066/0.064 in | A/R | 93148 |
| Front T/washer, 0.069/0.067 in | A/R | 93149 |
53 | Rear T/washer | 1 | 93150 |
54 | Locking plate | 1 | 93151 |
57 | Reverse gear | 1 | 93154 |
58 | Idler spindle | 1 | 93155 |
59 | Spindle pin | 1 | 93156 |
60 | Washer | 1 | 93157 |
61 | Plug | 1 | 93158 |
62 | Speedo drive pinion | 1 | 93177 |
63 | Speedo pinion bearing | 1 | 93962 |
64* | Oil seal | 1 | 93963 |
65* | Adaptor gasket | 1 | 93964 |
66 | Cable adaptor | 1 | 93086 |
69 | 1st/2nd shaft | 1 | 93161 |
70 | 1st/2nd fork | 1 | 93162 |
71 | Spring | 3 | 93163 |
72 | Ball | 3 | 93164 |
73 | 3rd/4th shaft | 1 | 93165 |
74 | 3rd/4th fork | 1 | 93166 |
75 | Spacer | 1 | 93169 |
76 | Reverse selector shaft | 1 | 93170 |
77 | Reverse selector fork | 1 | 93171 |
78 | Shim | A/R | 93172 |
79 | Reverse lever | 1 | 93175 |
80 | Pivot lever | 1 | 93176 |
86 | Rear mount | 1 | 91520 |
91 | Rear mount x-member | 1 | 91003 |
not ill* | Top cover gasket | 2 | 93167 |
* | Gasket and seal set | 1 | 93099 |
not ill | Small parts kit | 1 | 93100 |
|
|
